Il Quadro di Campo AC/DC è un sistema completo progettato per garantire la massima protezione degli impianti fotovoltaici connessi alla rete pubblica.
Sul lato DC tutela l’inverter da eventuali anomalie provenienti dal campo fotovoltaico, grazie a scaricatori in grado di dissipare le sovratensioni e prevenire rischi di incendio. Può includere un sezionatore oppure un interruttore magnetotermico dedicato alla gestione di correnti elevate.
Il lato AC assicura invece una connessione stabile e sicura tra inverter e rete elettrica, integrando scaricatori per le sovratensioni e un interruttore magnetotermico differenziale, che protegge da sovraccarichi e cortocircuiti.

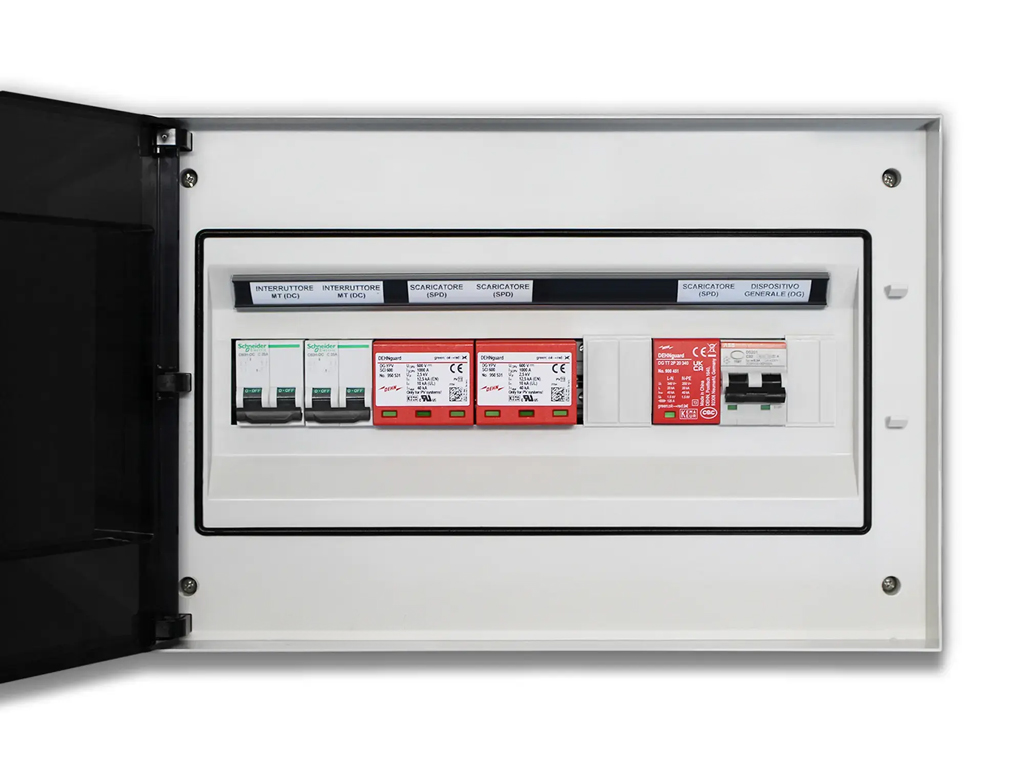

Il Quadro AC/DC SKU QC2M8 Monofase è configurato con una singola barra DIN e supporta 2 stringhe indipendenti. È progettato per gestire fino a 600 V DC, 25 A e una potenza AC massima di 8 kW. Il centralino, dotato di 18 moduli, è certificato IP65.
La dotazione comprende interruttori magnetotermici Schneider sul lato DC, un magnetotermico differenziale ABB sul lato AC e scaricatori di sovratensione AC e DC DEHNguard.
